دوره آنلاین ترسیم نقشه های اجرایی سازه‌ های بتن‌ آرمه و تهیه جداول لیستوفر با برنامه(Autocad Structurl Detaling2015)

بخشی از فیلم دوره  آنلاین ترسیم نقشه های اجرایی سازه‌ های بتن‌ آرمه و تهیه جداول لیستوفر با برنامه(Autocad Structurl Detaling2015)

فیلم این دوره در فروشگاه سایت تعریف شده است برای تهیه فیلم آن به
این صفحه از فروشگاه سایت
میتوانید مراجعه کنید

نرم افزار AutoCAD Structural Detailing یک راه حل قدرتمند برای ایجاد نقشه های اجرایی سازه های فلزی و بتونی در زمانی کوتاه است. از ماژول های خاص برای تولید سریع و کارآمد المان های بتن مسلح و غیر مسلح  همچون تیر، ستون، دیوارهای برشی و حائل، فنداسیون های گسترده و منفرد برخودار می باشد. قابلیت سه بعدی سازی مدل، متره و برآورد قالب بندی و حجم بتن مصرفی، محاسبه وزن کل آرماتور مصرفی و در نظر گرفتن ضوابط ترسیمی آین نامه های ملی و بین المللی از جمله دیگر توانایی های این برنامه است.

مطلب مرتبط:

تور تخصصی آزمون Autodesk=Revit-AutoCad-3DMax در شهر استانبول ترکیه به همراه آموزش قبولی در آزمون

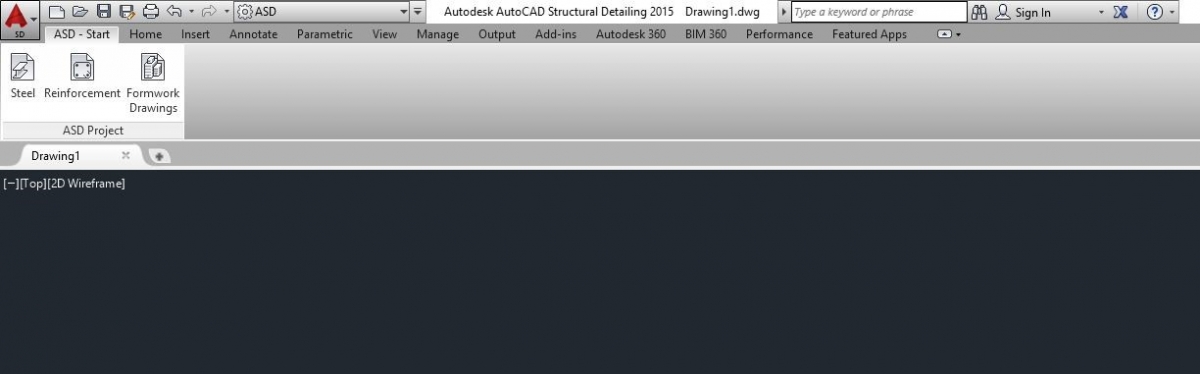

از توانایی‌های قابل توجه دیگر این برنامه تولید شرکت قدرتمند Autodesk، که جهت سهولت در ادامه با اختصار (ASD) بیان می شود، می توان به قابلیت اتصال با برنامه های چون Revit-Xsteel-AutoCAD-Robot structure اشاره نمود. پرهزینه بودن نرم افزارهای تولید خودکار نقشه های اجرایی در کشور ما، مخصوصا برای شرکت ها  و دفاتر فنی طراحی سازه که خروجی‌های طراحی آنها از نرم افزارهای Etabs-Sap- Safeدر مقیاس پروژهای چند طبقه شهری است. لزوم استفاده و فراگیری این برنامه کاربردی را به همراه دارد. قابل ذکر است که برنامه AutoCAD در حقیقت یکی از سربرگ‌های ASD است و با نصب این برنامه عملا AutoCAD نصب شده است. تفاوت اصلی بر این است که در این برنامه سربرگی اضافه شده با عنوانASD - Start  که خود شامل سه سربرگ مجزا Steel-Reinforcement-Formwork Drawings است.

برای آشنایی اولیه شما مهندسین گرامی با ظرفیتهای این سه سربرگ توضیحاتی ارائه می‌گردد.

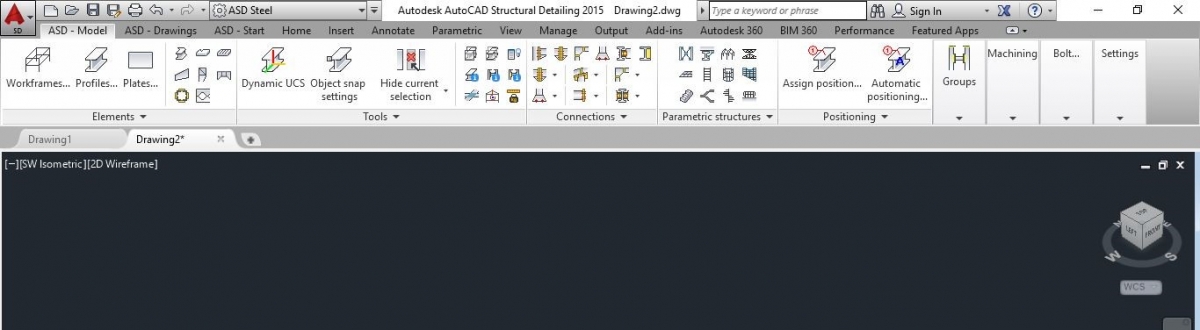

سربرگ Steel: این سربرگ شامل ترسیمات نقشه‌های اسکلت فلزی است. همانطور که از تصویر زیر مشاهده می‌شود، این سربرگ شامل دستورات ترسیمی گسترده‌ای است

دستورات ترسیمی که شامل ترسیم المان‌های فولادی، اتصالات و سایر تنظیمات کمک کننده ترسیم نقشه های فولادی است . با توجه به این موضوع  که هدف این آموزش ترسیم نقشه‌های اجرای سازه های بتن آرمه است به  معرفی دو سربرگ دیگر می پردازیم که در ترسیم های  سازه‌های بتن آرمه بسیار کاربردی تر است.

البته قابل توجه است که بسیاری از مهندسین و همکاران بر این باور هستند که با وجود نرم افزار قدرتمند  Tekla Structuresبرای ترسیم های فولادی ASD برای این زمینه در اولویت نیست،  که باید خدمت همکاران گرامی عرض کنم که اینجانب هم با همکاران موافقم هستم و بر این باور هستم برای ترسیم های بتنی  ASD و برای ترسیم های فولادی از Tekla استفاده شود.

سربرگ Reinforcement:

این سربرگ بخش اصلی این نرم افزار است. با انتخاب این گزینه وارد محیط  Reinforcement   ASD می شویم.

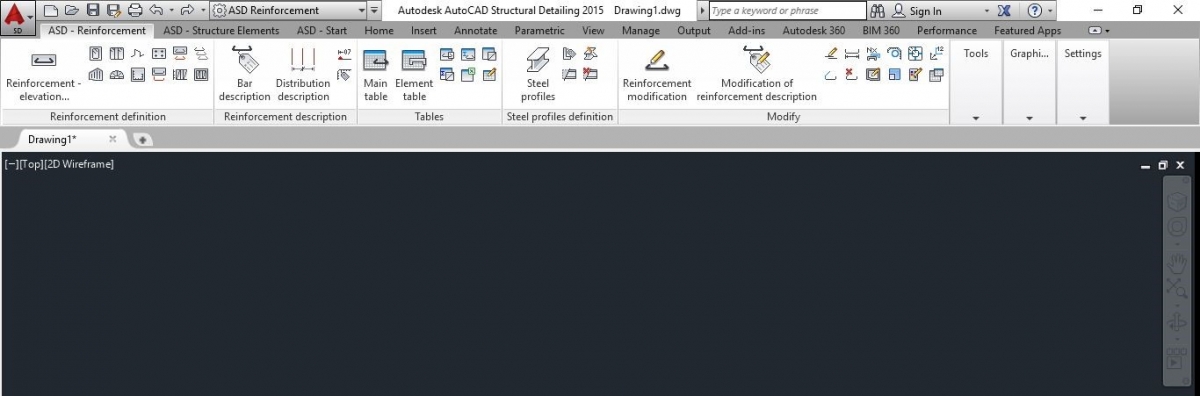

همانظور که ملاحظه می‌شود دو سربرگ ASD- Reinforcement و ASD-structure Elements به منوی اصلی اضافه می‌شود. این دو سر برگ و سربرگ Formwork Drawings  موضوع این آموزش است.

ASD- Reinforcement: این قسمت از چند زیر مجموعه تشکیل شده است. در قسمت Reinforcement definition  آرماتور برای مقاطع بتنی ترسیم شده به صورت دلخواه تعریف می گردد. قسمت  description مربوط به توصیفات آرماتور ها است. قسمت  Tables مربوط به تهیه جداول لیستوفر از مقاطع ترسیم شده است. این قسمت شاید یکی از متمایزترین بخش های این سربرگ  و در عین حال مهم ترین باشد. بخش steel مربوط به ترسیم مقاطع فولادی است. Modify موارد ویرایشی و مورد مهم دیگر بخش settings که از دو زیر مجموعه preferences و Job preferences تشکیل شده و مربوط به تنظیمات فضای کار در این قسمت می باشد.

ASD-structure Elements:این قسمت از سه بخش تشکیل شده است. در قسمت Reinforcement  امکان ترسیم انواع المان‌های بتن مسلح و غیر مسلح فراهم شده که ترسیم مقاطع مسلح از توانایی‌های جذاب این نرم افزار است.

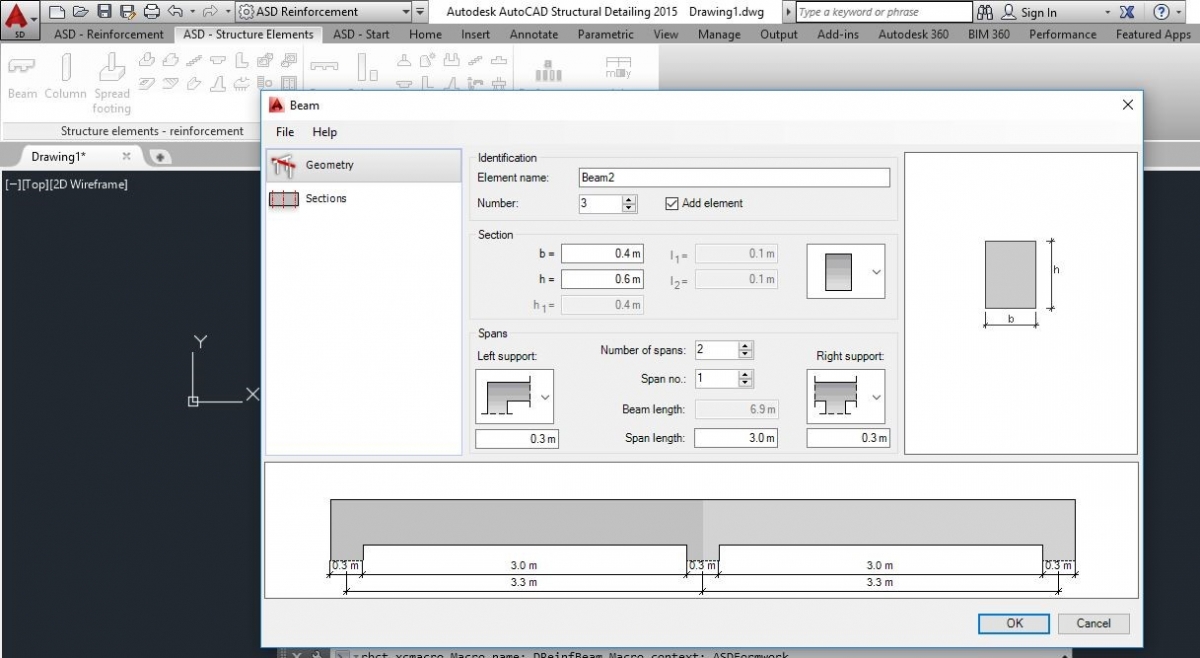

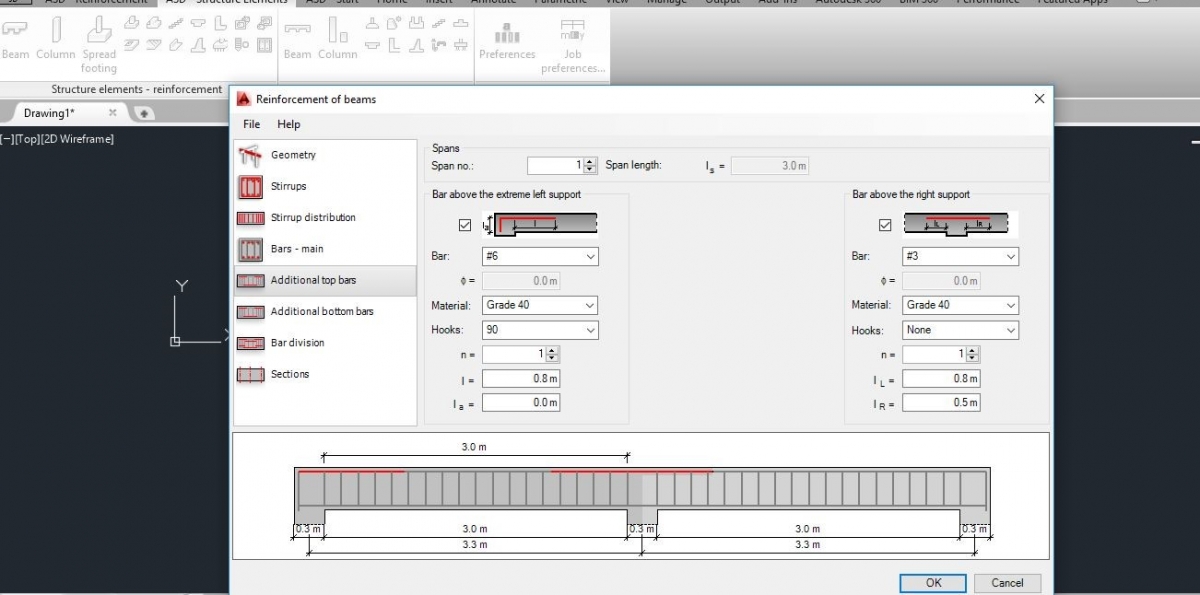

در تصویر فوق ترسیم یک تیر چند دهانه با استفاده از ابزاری ترسیمی  beamرا نشان می‌دهد. همانطور که مشاهده می شود به سهولت و سرعت بالای می‌توان ابعاد تیر، تعداد دهانه، طول، موقعیت، تعداد آرمانورهای اصلی، تقویتی و برشی و..  را تعریف نمود.

در قسمت Reinforcement  امکان ترسیم المان‌های غیر مسلح فراهم شده که در واقع ترسیم قالب بندی مقاطع بتن آرمه است.  ودر بخش Setting تنظیمات مربوط به واحد های ترسیمی و فضای کار مشخص می‌شود.

Formwork Drawings:

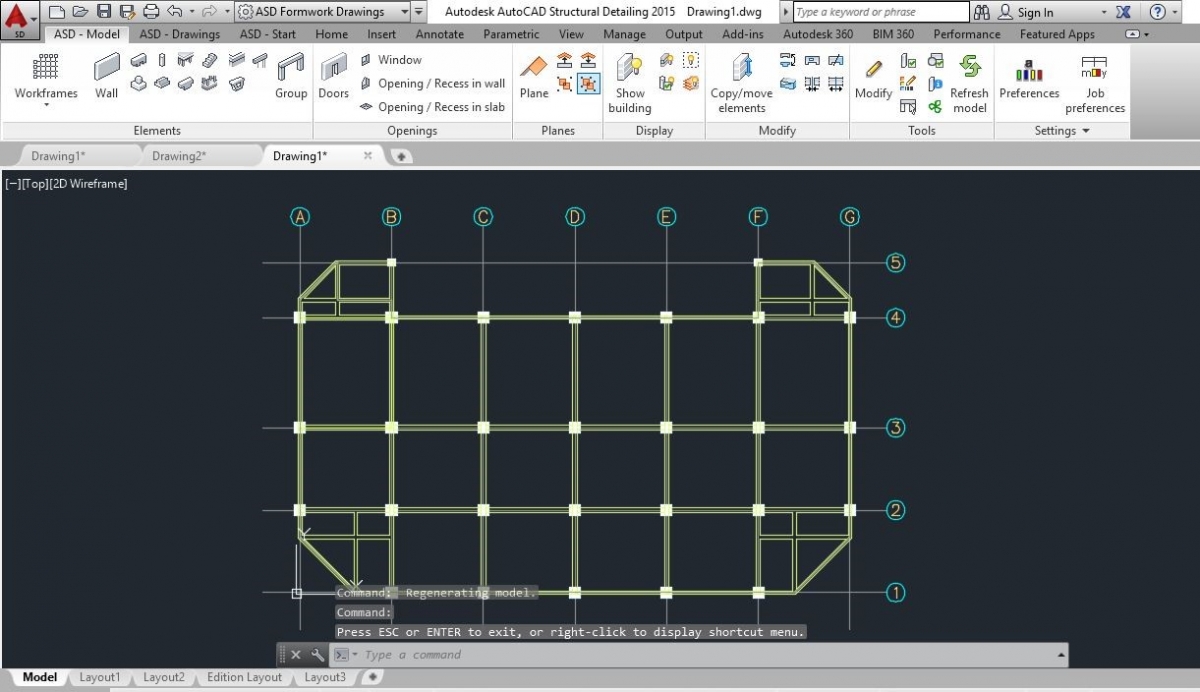

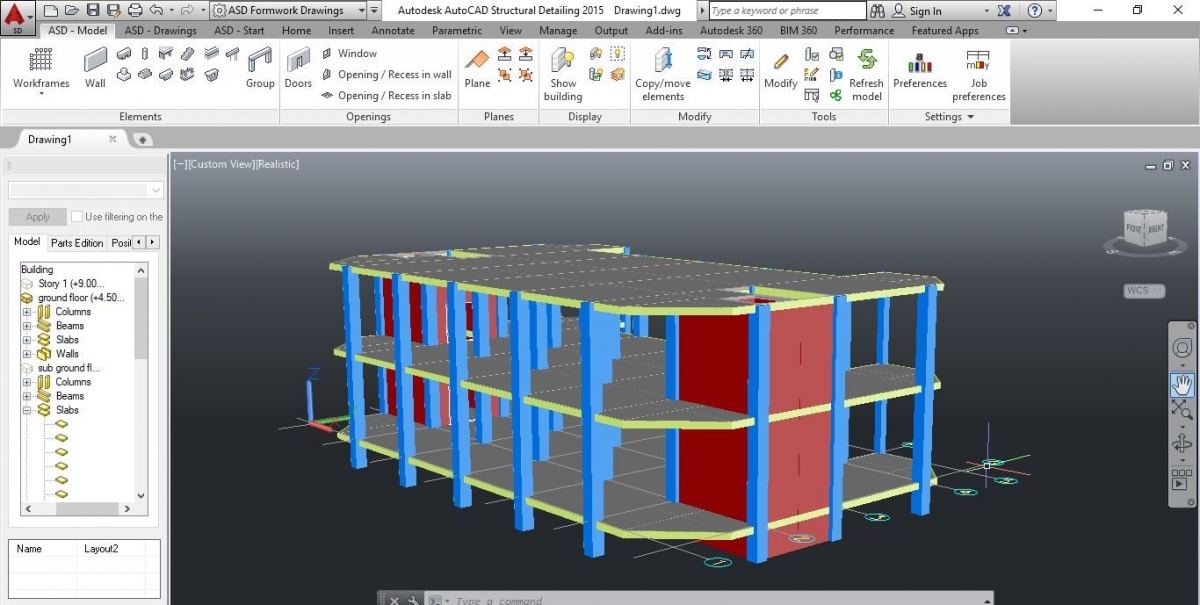

این قسمت سومین سربرگ اصلی برنامه ASD است. در این فضای کار مدل سازی سه بعدی انجام می‌شود.

سرفصل های دوره:

1. معرفی برنامه، فضاهای ترسیم وارایه دیدکلی از برنامه و مقایسه با اتوکد
2. معرفی کامل دو سر برگ Reinforcement   و Formwork Drawings
3. تنظیمات کامل ترسیم های بخش بتنی
4. ترسیم یک نمونه از همه المان‌های بتن مسلح با جزییات کامل به صورت اتوماتیک و ترسیم همه اعضای بتنی به صورت غیر مسلح و نحوه آرماتورگذاری آنها به صورت غیر اتوماتیک
5. تعریف انواع آرماتوگذاری به صورت خطی و مدور و نحوه معرفی توصیف آرماتورها
6. نحوه بدست آوردن اتوماتیک جداول لیستوفر از مقاطع ترسیم شده
7. ترسیم مقاطع خاص بتن آرمه، شامل انواع پلکان، شمع، تیر غیر منشوری، فنداسیون های گسترده و منفرد همراه با آرماتوگذاری
8. ترسیم پلان های فنداسیون، ستون گذاری و تیر ریزی به صورت اتوماتیک از برنامه
9. مدل سازی سه بعدی یک ساختمان چند طبقه  در فضای کار Framework Drawings
10. تنظیمات مربوط به شیت بندی نقشه‌ها
11. و سایر جزییات دیگر که در حین استفاده از این برنامه جهت ترسیم نقشه های اجرایی بتن آرمه لازم است
