پیش‌تنیدگی عبارت است از ایجاد یک تنش ثابت و دائمی در یک عضو بتنی به نحو دلخواه و به اندازه لازم، به طوریکه در اثر این تنش، مقداری از تنش‌های ناشی از بارهای مرده و زنده در این عضو خنثی شده و در نتیجه مقاومت باربری آن افزایش پیدا می‌کند.

 بتن جسمی است مقاوم در مقابل فشار، ولیکن مقاومت آن در مقابل کشش بسیار کم می‌باشد، بنابراین می‌توان با وارد کردن فشار به بتن، کشش ایجاد شده در اثر بار مرده و زنده را در عضو بتنی تقلیل و در نتیجه مقاومت آن را افزایش داد. در نتیجه، هدف اصلی پیش‌تنیدگی، محدود‌کردن تنش‌های کششی و ترک‌های ناشی از لنگر خمشی، تحت تاثیر بارهای وارده در آن عضو می‌باشد.

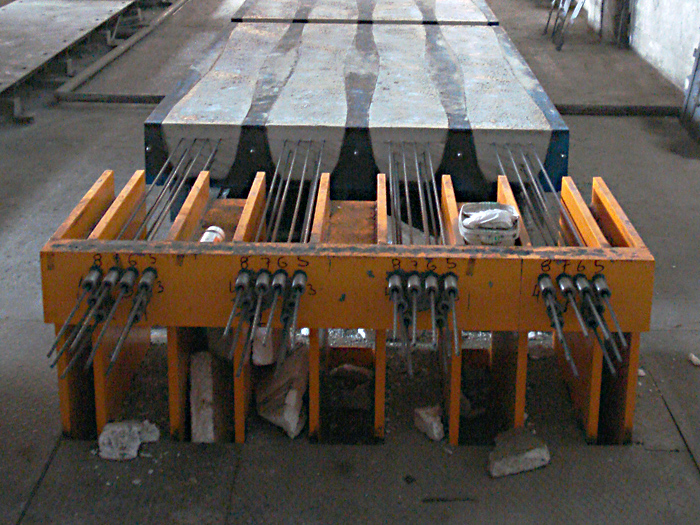

بتن پیش تنیده برای غلبه بر مشکل ترک خوردن در بتن آرمه است به کــار می‌رود. زمانی که یک قسمت ســاختمانی پیش از حمل بار خدمات، متراکم شود پیش‌تنیدگی به وجود می‌آید که برای جبران این گونه خسارت‌هـا از بتـن‌پیش تنیـده استفاده می‌شود. بتن پیش‌تنیده به عنـوان نسل سوم بتن معروف است. بتن پیش تنیده توسط فولاد مسطح کشیده شــده در یک جزء ســاختمان به وجود می‌آید.

سازه‌های بتن پیش تنیده به علت حذف بعضی از ستون‌ها و پایه‌ها، امکان اجرای سازه با دهانه‌های وسیع‌تر را امکان‌پذیر ساخته و قابلیت سازه را از نظر معماری بالا می‌برد. به طور مثال سطح هیپربولوئید بتن پیش‌تنیده که برای پوشش سقف ساختمان‌هـای صنعتی با دهانه‌های 10 تا 18 متر، سازه های فضایی و ... به کار می‌رود از نظر اقتصادی بسیـار مقرون به صرفه و از نظر معماری زیبا است.
مزایا
  1. نداشتن ترک‌های دائمی
  2. وزن کمتر سازه
  3. نداشتن خیز به سمت پایین خیز به طرف پایین
  4. تست سازه قبل از بارگذاری
  5. قابلیت انعطاف‌پذیری با تغییر مقداری نیروی وارد بر آن
  6. اقتصادی بودن سازه
  7. انعطاف‌پذیری در معما
  8. و ...

معایب

تخریب این سیستم سقف به دلیل وجود میلگردهای آن بسیار پر خطر بوده و باید با روش‌های خاص توسط تیم فنی آموزش دیده، صورت گیرد.

از نکات حائز اهمیت در اعضای آن پس کشیده، مسئله افت و وادادگی کابل‌ها به دلایلی نظیر، کاهش اصطکاک بین کابل و غلاف، لغزش مهار انتهایی و فرو رفتن گوه گیرداری در ابتدا و انتهای کابل، کهولت کرنش (relaxation) و شل شدگی فولاد، جمع شدگی بتن یا خزش و انقباض و آب رفتگی بتن به مرور زمان می‌باشد که لازم است به دقت محاسبه شده و مورد توجه قرار گیرد.

کاربرد

پیش‌تنیده نمودن مقاطع از دیرباز از پل‌ها و اسکله‌ها کاربرد داشته و در سال‌ها ی اخیر استفاده از آن در سقف‌های دال تخت، با دهانه‌های بلند و خصوصا در سقف پارکینگ‌های طبقاتی و عموما اعضایی که تحت اثر خمش می‌باشند، توسعه یافته است.
