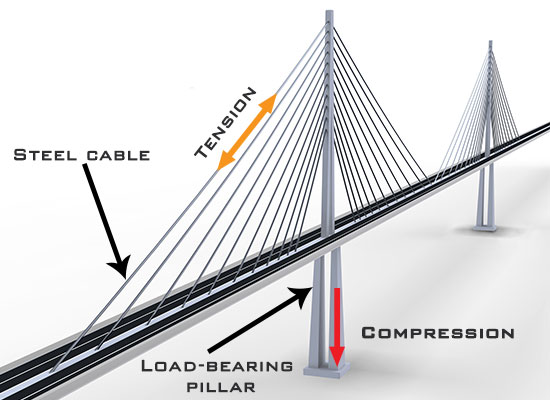

یک پل کابلی نوعی، یک تیر حمال (عرشه پل) پیوسته با یک یا چند برج بنا شده بالای پایه‌های پل در وسط دهانه‌است. از این برج‌ها، کابل‌ها به صورت اریب به سمت پایین (معمولاً هر دو طرف) کشیده شده و تیر حمال(عرشه پل) را نگه می‌دارد.

کابل‌های فولادی بی‌نهایت قوی و در عین حال بسیار انعطاف پذیر هستند. کابل‌ها بسیار مقرون به صرفه می‌باشند چون سبب ساخت سازه‌ای سبکتر و باریکتر شده که در عین حال قادر به پل زدن بین مسافت‌های بیشتری است.اگرچه تنها تعداد کمی از آن‌ها برای نگه داشتن کل پل قوی هستند، انعطاف پذیریشان آن‌ها را در مقابل نیروهایی که به ندرت در نظر گرفته می‌شوند مانند باد؛ ضعیف می‌نماید.

 برای پل‌های کابلی با دهانه‌های طولانی به خاطر تضمین ثبات و پایداری کابل‌ها و پل در مقابل باد، می‌بایست مطالعات دقیقی انجام شود. وزن سبکتر پل یک وضع نامساعد در بادهای سهمگین و یک مزیت در مقابل زلزله محسوب می‌شود. نشست غیر هم سطح فوندانسیون‌ها که به مرور زمان یا طی یک زلزله روی می‌دهد، می‌تواند پل کابلی را دچار آسیب کند. پس باید در طراحی فوندانسیون‌ها دقت به عمل آورد.

ظاهر مدرن و در عین حال ساده پل کابلی آن را به یک شاخص واضح و جذاب تبدیل کرده‌است. خصوصیات منحصر به فرد کابل‌ها و به طور کلی سازه، طراحی پل را بسیار پیچیده می‌نماید. برای دهانه‌های طولانی تر، جایی که باد و نوسانات باید مورد توجه قرار گیرند؛ محاسبات بی نهایت پیچیده‌اند و عملاً بدون کمک کامپیوتر و آنالیز کامپیوتری غیر ممکن می‌باشند. علاوه بر این ساخت پل مشکل می‌باشد؛ اتصالات، برج‌ها، تیرهای حمال و مسیر کابل‌ها سازه‌های پیچیده‌ای هستند که مستلزم ساخت دقیق می‌باشند.

مزایای پل کابلی

برای طول متوسط دهانه‌ها (۱۵۰ تا ۸۵۰ متر) پل کابلی سریعترین انتخاب مناسب برای یک پل می‌باشد. نتیجه یک پل مقرون به صرفه‌است که زیبایی آن غیر قابل انکار است. همچنین پل کابلی بهترین پل برای طول دهانه بین پلهای بازویی و معلق می‌باشد. در این محدوده طول دهانه، یک پل معلق مقدار بسیار بیشتری کابل نیاز خواهد داشت و این در حالی است که یک پل بازویی کامل، به طور قابل ملاحظه‌ای به مصالح بیشتر نیاز دارد که آن را به مقدار چشمگیری سنگین‌تر می‌نماید.



تفاوت پل کابلی با پل معلق

ممکن است به نظر برسد پل کابلی شبیه پل معلق است. با اینکه هر دو دارای عرشه هستند که از کابل‌ها آویزانند و هر دو دارای برج هستند؛ ولی این دو پل بار عرشه را به طرق بسیار متفاوتی نگه می‌دارند. این اختلافات در چگونگی اتصال کابل‌ها به برج می‌باشد. در پل معلق کابل‌ها آزادانه از این سر تا آن سر دو برج کشیده شده‌اند و انتقال بار به تکیه گاه‌های واقع در هر انتها صورت می‌گیرد. در پل کابلی، کابل‌ها در حالی که به برج‌ها متصلند به تنهایی بار را تحمل می‌کنند. در مقایسه با پل‌های معلق، پل کابلی به کابل کمتری نیاز دارد، می‌توان آن را از قطعات بتن پیش ساخته مشابه ساخت و همچنین احداث آن سریع‌تر است.

طبقه‌بندی پل‌های کابلی

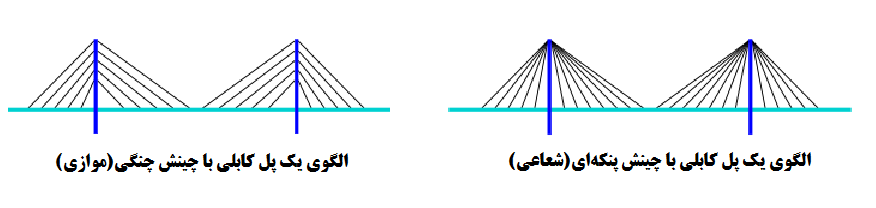

طبقه‌بندی واضحی برای پل‌های کابلی وجود ندارد. به هر حال آن‌ها می‌توانند توسط تعداد دهانه‌ها، برج‌ها و کابل‌ها و همچنین نوع تیرهای حمال از یکدیگر تمیز داده شوند. تنوع بسیاری در تعداد و نوع برج‌ها و همچنین تعداد و چینش کابل‌ها وجود دارد. برج‌های نوعی به صورت تکی، دوتایی، دروازه‌ای و یا حتی برج‌های A شکل استفاده شده‌اند. علاوه بر این چینش کابل‌ها به طور عمده‌ای متفاوت می‌باشند. بعضی اقسام دارای چینش تکی، چنگی(موازی)، پنکه ای(شعاعی) و ستاره‌ای هستند. در بعضی موارد تنها کابل‌های یک طرف برج به عرشه وصل می‌شوند و طرف دیگر روی یک فندانسیون یا وزنه برابری لنگر می‌اندازند.

پل‌های کابلی عمدتاً به دو بخش ترکه‌ای و معلق تقسیم‌بندی می‌شود. پل‌های معلق در دهانه‌های خیلی بزرگ به کار می‌روند ترکیب این پل‌ها عبارت است از دو عدد پایه بلند که در دو طرف دهانه قرار دارد و دو دسته کابل که با عبور از بالای پایه‌ها در دهانه آویزان است و دو انتهای کابل‌ها در تکیه‌گاه ثابتی که معمولاً بلوک‌های حجیم بتنی هستند مهار می‌شود و عرشه توسط تعدادی آویز قائم آویخته می‌شود. پل‌های معلق مدرن برای دهانه‌های بیش از 300 متر اقتصادی بوده و اگر عرشه فلزی که سبکتر از نوع بتنی میباشد استفاده شود مقرون به صرفه‌تر است. پلهای ترکه‌ای به علت سختی وزیبایی و اقتصاد طرح و سهولت اجرا از سال 1950 میلادی رواج زیادی یافت .اصل اساسی در بررسی رفتار پل‌های ترکه ای این است که توسط کابل‌های متعددی به یک پایه بلند نصب شده‌اند و دهانه پل در نقاط متعددی گرفته می‌شود .در این پل‌ها عرشه به صورت صلب از یک طرف روی کوله‌های پایه ها و از طرف دیگر با کابل‌ها مهار می‌شوند.پایه‌های میانی پل به شکل H A I بوده است؛ پل‌های ترکه‌ای با عرشه بتنی تا دهانه‌های 100 الی 700 متر اقتصادی بوده است.

+ منبع: ویکی پدیا
