مقاله تحلیلی: شالوده دیوارها، مصالح و ابعاد

مقاله تحلیلی: شالوده دیوارها، مصالح و ابعاد

شالوده دیوار، بالشتک یا پی سطحی و نواری است که از آن برای پشتیبانی از دیوارهای سازه ای یا غیر سازه ای و انتقال و توزیع بارها به خاک استفاده می شود. علاوه بر آن برای اجتناب از نشست و چرخش بیش از حد و حفظ ایمنی کافی در برابر لغزش و واژگونی از این شالوده ها استفاده می شود.

شالوده در امتداد دیوار اجرا می شود. اندازه و ضخامت شالوده دیوار براساس نوع خاک در محل مشخص می شود. عرض پی دیوار به طور کلی ۲ تا 3 برابر عرض دیوار است.

شالوده دیوار می تواند سنگی، آجری، بتن غیرمسلح یا مسلح باشد. در صورتی شالوده دیوار صرفه اقتصادی خواهد داشت که بار انتقال یافته بسیار کوچک و لایه خاک زیرین از ماسه متراکم و شن باشد؛ بنابراین، شالوده دیوار برای ساختمان های کوچک مناسب تر است.

ساخت شالوده دیوار

شالوده آجری

  • در دیوارهای آجری، شالوده متشکل از چند ردیف آجر است که پایین ترین ردیف معمولاً دو برابر عرض بالای دیوار است.
  •  مبنای افزایش عرض شالوده با 5 سانتیمتر افزایش لبه (افست) از دو طرف دیوار به دست می آید.
  • عمق هر ردیف می تواند به ضخامت یک یا چندین آجر باشد.
  • کف شالوده دیوار بر روی یک شالوده بتنی غیرمسلّح قرار گرفته که ۱۰ تا ۱۵ سانتیمتر بالاتر از آخرین افست آجری است که در شکل ۱ نشان داده شده است.
  • عرض قاعده نباید کمتر از عرض دیوار بعلاوه 30 سانتیمتر باشد.

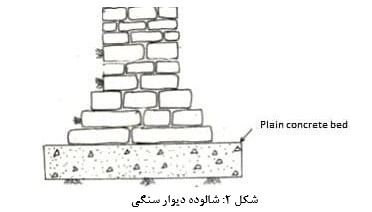

شالوده دیوارها، مصالح و ابعادشالوده دیوار بنایی سنگی

  • در دیوارهای بنایی سنگی، افست می تواند ۱۵ سانتیمتر باشد تا ارتفاع ردیف آجری 30 سانتیمتر شود؛ بنابراین، اندازه افست کمی بیشتر از شالوده آجری است.
  • عمق بتن نباید کمتر از ۱۵ سانتیمتر باشد.
  • به طور کلی، نسبت مخلوط بتن مگر ۱:4:8 (۱ سیمان: 5 ریزدانه: 8 درشت دانه) یا 1:5:10 (۱ سیمان: 5 ریزدانه: ۱۰ درشت دانه) است.
  • توزیع زاویه ای بار از دیوار نباید از1/112 عمودی به افقی در مصالح بنایی و1/1 عمودی به افقی در بتن سیمانی باشد.

شالوده دیوارها، مصالح و ابعادشالوده دیوار بتن مسلّح

  • اگر بار روی دیوار سنگین باشد یا خاک دارای ظرفیت باربری پایین باشد، می توان از شالوده بتن مسلّح نواری استفاده کرد. ضخامت نوار را به دلایل اقتصادی می توان به سمت لبه ها کاهش داد.

شالوده دیوارها، مصالح و ابعاد
