نرم افزار ترسیم سازه های بتنی امیدنگار

مدل: omidnegar1

نرم افزار ترسیم سازه های بتنی امیدنگار

مدرسین/تهیه کنندگان دوره:

برای دریافت اطلاعات بیشتر از تهیه کننده، میتوانید به این صفحه مراجعه کنید!

گروه نرم افزاری امیدنگار، Omid Negar Software Group

نسخه 1.23.08 امیدنگار که قابلیتهای اصلی زیر به آن اضافه شده، تولید و ارائه گردید:

افزوده شدن قابلیت مقایسه و ترسیم نقشه حالت ماکزیمم از بین چند فایل خروجی ETABS

اضافه شدن قابلیت نمایش مقطع هر طبقه از ستون در کنار نمای ارتفاعی آن بصورت اختیاری

پشتیبانی از خاموت دوبل برای ستونها

رفع ایرادات جزئی و بهبود عملکرد نرم‌افزار

مشاهده صفحه اطلاعات کلیه نرم افزار های عمران و معماری داخلی و خارجی

قیمت: 0 تومان

9,000,000 تومان

کاتالوگ:

نرم افزار

عمران

سازه

مهندسی معماری

سایر

برچسب ها:

گروه نرم افزاری امیدنگار، Omid Negar Software Group

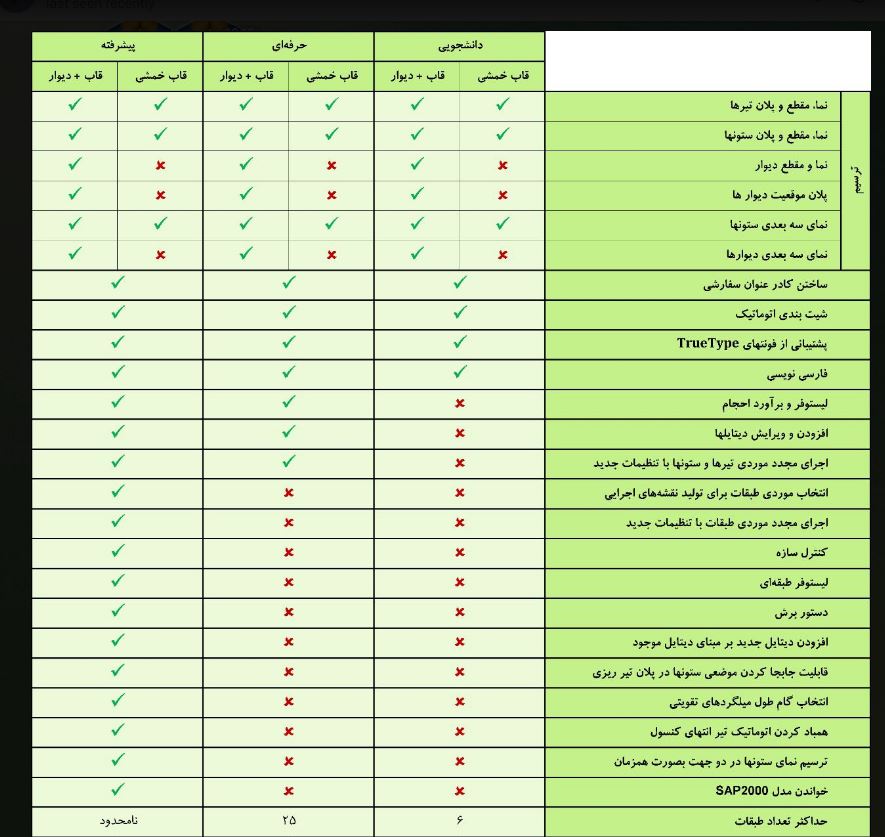

شرایط تهیه بسته نرم‌افزاری امیدنگار به صورت زیر است. براساس نیاز خود می‌توانید هر یک از انواع بسته‌های نرم‌افزاری را شامل بیسیک، پیشرفته و یا فقط دیوار، تهیه نمایید. امکانات پیش‌بینی شده در هر نوع بسته، در جدول کاملا مشخص شده است:

بخش اول: معرفی نرم افزار

نرم افزار ترسیم سازه بتنی امید نگار

ویرایش نخست از نرم افزار امیدنگار، به طور خاص برای رسم خودکار نقشه‌های اجرایی سازه های بتنی تولید شده است. در این نرم‌افزار، مدل محاسباتی از نرم‌افزار ETABS دریافت می‌شود. آنگاه بر اساس نتایج محاسبات و همچنین منظور نمودن معیارهای خاص آرماتورگذاری مطابق آخرین ویرایش آیین‌نامه بتن ایران و ACI، نقشه‌های اجرایی ستون‌ها، تیرها، دیوارهای برشی و مقاطع و جزئیات آنها به صورت خودکار تنظیم شده و در شیت های منظم شده، جانمایی و آماده چاپ می‌شوند. برخی قابلیت‌های اصلی نرم‌افزار امیدنگار عبارت است از:

خواندن خروجی برنامه ETABS (تمامی ویرایش‌ها) و تولید نقشه‌های اجرایی مربوطه
ترسیم نما و مقطع تیرها و ستون‌ها
ترسیم پلان ستون گذاری و تیرریزی
دریافت اطلاعات و ترسیم تمامی نقشه‌های مربوط به دیوار برشی بدون محدودیت شکل دیوار
امکان تشخیص تیر بتنی شیب‌دار در مدل محاسباتی و رسم نقشه‌های اجرایی آن
تشخیص مقاطع یکسان ستون‌ها و تیپ‌بندی آنها در نقشه‌های اجرایی
تیپ‌بندی خودکار تیرها و ستون‌ها
امکان تیپبندی طبقات
قابلیت تشخیص تیرهای مشابه در پلان و طبقات هم تیپ
امکان تعریف تیپ‌های مختلف آرماتوربندی برای تیرها و ستون‌ها در هر طبقه بصورت جداگانه
شیت‌بندی خودکار نقشه‌های اجرایی به تناسب موضوع
شماره‌گذاری خودکار مقاطع
امکان نمایش و ویرایش نقشه‌های تولید شده توسط نرم‌افزار (محیط مشابه اتوکد)
نمایش تصویر سه بعدی از کل سازه و مشخص کردن المان‌ها در تصویر سه بعدی با رنگ متمایز در هنگام انتخاب آنها
ذخیره نقشه‌های اجرایی با فرمت سازگار با نرم‌افزار اتوکد
امکان تغییر، افزودن و یا حذف جزئیات اجرایی و اعمال تغییرات در تمام نقشه‌ها بصورت کاملا خودکار
تهیه لیستوفر و برآورد حجم بتن و سطح قالب‌بندی
عدم وابستگی به نرم‌افزار دیگری جهت اجرا (نظیر TEKLA یا اتوکد)
عملکرد بسیار سریع‌تر در تولید نقشه‌ها

نتایج خروجی اصلی برنامه امیدنگار، نقشه‌ها و جزئیات اجرایی ساختمان بتنی هستند. برای آشنایی بیشتر با این نتایج خروجی، در ادامه یکایک انواع نقشه‌های تولید شده توسط برنامه، مورد معرفی و بررسی قرار می‌گیرد. برای مشاهده نقشه‌های خروجی برنامه و تولید شیت‌های منظم نقشه‌های اجرایی و آماده گرفتن پلات، دو پنجره سمت راستی برنامه مورد استفاده قرار می‌گیرد. این دو پنجره در ادامه توضیح داده شده است.

الف) نمایش هریک از جزئیات اجرایی: پنجره Details

این کار در پنجره Details انجام می‌شود. در ادامه بخش‌های مختلف این پنجره توضیح داده شده است.

۱. نقشه پلان ستون گذاری سازه بتنی

برای مشاهده نقشه پلان ستون گذاری سازه، کافی است در پنجره سمت راست با عنوان Details، روی Concrete Column Plan کلیک نمایید. مجموعه نقشه‌های مربوطه که توسط برنامه تهیه شده، نمایش داده خواهد شد. نمونه این نقشه‌ها در زیر ارائه شده است.

نرم افزار ترسیم سازه بتنی امید نگار - پلان ستون گذاری

۲. نقشه پلان تیر ریزی سازه بتنی

برای مشاهده نقشه پلان تیرریزی طبقات مختلف سازه، کافی است در پنجره سمت راست با عنوان Details، روی Concrete Floors کلیک نمایید. مجموعه نقشه‌های مربوطه که توسط برنامه تهیه شده، نمایش داده خواهد شد. نمونه این نقشه‌ها در زیر ارائه شده است. قابل ذکر اینکه در برنامه قبلا پلان‌های تیرریزی طبقات مختلف بر اساس شباهت ابعاد تیرها یا آرماتورها به صورت خودکار یا مطابق با تصمیم کاربر (که در راهنمای شروع سریع توضیح داده شد)، تیپ‌بندی شده‌اند. بنابراین در این قسمت نقشه پلان تیرریزی برای تیپ‌های مختلف تعریف شده، ترسیم و ارائه می‌شود. نرم افزار ترسیم سازه بتنی امید نگار - پلان تیر ریزی

۳. نقشه های اجرایی ستون بتنی

برای مشاهده نقشه نمای هر تیپ ستون سازه، کافی است در پنجره سمت راست با عنوان Details، روی Concrete Column کلیک کنید. مجموعه نقشه‌های مربوطه که توسط برنامه تهیه شده، نمایش داده خواهد شد. برای مشاهده نقشه های هر تیپ ستون بتنی، بر روی آن کلیک نمایید. بلافاصله این نقشه‌ها که شامل یک نمای کامل ستون (Elevation) و مقاطع عرضی آن است، نشان داده می‌شود. برنامه به طور خودکار برای هر طبقه از هر تیپ ستون، یک مقطع عرضی رسم می‌کند. نمونه این نقشه‌ها در زیر ارائه شده است. قابل ذکر اینکه در برنامه قبلا ستون‌های سازه بر اساس شباهت ابعاد ستون یا آرماتورها به صورت خودکار یا مطابق با تصمیم کاربر (که در راهنمای شروع سریع توضیح داده شد)، تیپ‌بندی شده‌اند. بنابر این در این قسمت نقشه نمای هر تیپ ستون بتنی برای تیپ های مختلف تعریف شده در نقشه پلان ستون‌گذاری، ترسیم و ارائه می‌شود.

نرم افزار ترسیم سازه بتنی امید نگار - جزئیات ستون بتنی

نکته ۱: نام گذاری مقاطع عرضی در این منو که فقط به نمایش نقشه‌ها اختصاص دارد، برای هر ستون به طور مجزا انجام شده است. اما زمانیکه هدف کاربر تولید نقشه‌های اجرایی و شیت‌بندی آنها است، یعنی در پنجره Output Sheets، برنامه به طور خودکار نام‌گذاری کل مقاطع عرضی برای تمامی تیپ‌های ستون‌های سازه را به صورت منظم و متوالی و بدون تکرار، انجام می‌دهد. ضمن اینکه در این مرحله اگر دو مقطع عرضی از دو تیپ ستون مختلف، شبیه هم باشند، برنامه یک مقطع عرضی یکسان با نام‌گذاری یکسان، برای آن دو مقطع انتخاب و در نقشه شیت‌بندی شده جانمایی می‌کند.

نکته ۲: برنامه قابلیت رسم نقشه‌های اجرایی برای ستون‌های بتنی دایروی را نیز دارد. مشاهده نقشه‌های اجرایی برای این نوع ستون کاملا مشابه آنچه که تا کنون توضیح داده شد، بوده و البته ضوابط آرماتورگذاری ستون‌های دایروی به طور خاص برای این نوع ستون‌ها توسط برنامه به طور خودکار رعایت می‌شود. نمونه ای از این نقشه‌ها در ادامه آورده شده است. نرم افزار ترسیم سازه بتنی امید نگار - ستون بتنی با مقطع دایره

۴. نقشه های اجرایی تیر بتنی

به ازای هر تیپ تیر بتنی که در نقشه پلان تیرریزی نشان داده شده است، برنامه یک نمای کامل از آن رسم می‌کند. کافی است در پنجره Details روی گزینه Concrete Beams کلیک کنید. تمامی تیپ‌های تیر بتنی در کل سازه به صورت پیوسته و با ترتیب نامگذاری شده، برای نمایش به کاربر ارائه می‌شود. برای تفکیک تیرهای هر طبقه، رقم نخست تیپ تیر، نشانگر طبقه‌ای است که آن تیپ تیر در آن طبقه واقع شده است. مثلا تیر تیپ B-203 در طبقه دوم واقع است.

نکته: اگر برنامه دو تیر از دو طبقه مختلف را بنابر ملاحظات طراحی (که در راهنمای سریع توضیح داده شد)، در قالب یک تیپ دسته‌بندی کند، نامگذاری آن بر اساس طبقه پایین‌تر انجام می‌شود.

با دوبار کلیک بر روی نام هر تیپ تیر، دو نقشه جزئیات نمایش داده می‌شود. نخست، نمای کامل آن تیپ تیر بتنی است (Elevation) و دوم، یک مقطع عرضی از تیر بتنی است (Section 1) که توسط برنامه برای آخرین دهانه آن تیر، رسم شده است. برنامه می‌تواند بنا بر خواست کاربر، هر تعداد بیشتری از مقاطع عرضی را در هر موقعیت دلخواه، رسم کند. این کار در منوی Edit و در آیتم Edit Detail انجام می شود که در نحوه انجام آن در توضیح منوهای برنامه، ارائه شده است.

به عنوان نمونه، برای تیپ تیر B-222 نمای کامل تولید شده توسط برنامه نشان داده شده است. به طوریکه قابل مشاهده است، تمامی جزئیات مورد نیاز همچون آرماتورهای طولی ممتد و تقویتی، آرماتورهای عرضی در بخش‌های مختلف تیر، نامگذاری محورهای ستون‌های متقاطع با تیر، ابعاد تیر و سایر اطلاعات طبق استانداردهای نقشه‌کشی، توسط برنامه به طور خودکار رسم می‌شود. قطر، فاصله و طول میلگردها، ابعاد تیر در هر دهانه، مقیاس‌های انتخابی برای نقشه و ابعاد ستون‌ها با رعایت مقیاس رسم می‌شود. هرگونه تفاوت در ابعاد تیر بین دهانه‌های متوالی، با رعایت مقیاس در نقشه نشان داده می‌شود. موقعیت های مناسب برای قطع یا خم آرماتورهای طولی به صورت بهینه توسط برنامه منظور شده و تمامی اطلاعات آن در نقشه‌های اجرایی ارائه می‌شود.

نرم افزار ترسیم سازه بتنی امید نگار - جزئیات تیر بتنی

نکته: حتی اگر تیر بتنی به صورت شیب‌دار هم باشد، برنامه قابلیت تشخیص شیب آن را بر اساس مدل سازه‌ای، داشته و رسم دقیق جزئیات اجرایی آن را انجام می‌دهد. به طوریکه در تصویر نشان داده شده است، تیر بتنی در یک سقف شیب‌دار عینا مطابق با هندسه تعریف شده در مدل سازه‌ای، با در برگرفتن تمامی اطلاعات مربوط به آرماتورهای طولی و عرضی، ابعاد تیر، ابعاد و موقعیت ستونهای متصل به آن، توسط برنامه به طور خودکار رسم می‌شود. رسم مقاطع عرضی نیز برای تیر شیب دار مشابه هر تیر بتنی افقی، به راحتی مشابه آنچه قبلا گفته شد، قابل رسم است.

نرم افزار ترسیم سازه بتنی امید نگار - تیر بتنی شیبدار

ب) نمایش نقشه‌های خروجی: پنجره Output Sheets

جهت ایجاد شیت‌های نقشه نهایی که خروجی اصلی برنامه محسوب می‌شوند، کافی است هر جزء از نقشه‌های جزئیات تولید شده که در پنجره Details توصیف شد را با روش ساده Drag & Drop یا همان کلیک و نگاه داشتن و بعد انتقال، به پنجره Output Sheets منتقل کنید. سپس نرم‌افزار به طور خودکار، جزئیات انتخاب شده و منتقل شده را، در شیت‌های نقشه خروجی، جانمایی می‌کند. این امکان وجود دارد که کاربر به صورت دستی نیز این جزئیات مختلف را در شیت‌های نقشه، جابجا کند و یا آنها را تغییر دهد.

روش دیگری برای تولید کل نقشه‌های اجرایی، این است که به جای اینکه چند نقشه جزئیات مشخص از پنجره Details انتخاب و منتقل به پنجره Output Sheets شود، کل جزئیات اجرایی تولید شده به طور خودکار، در شیت‌های نقشه متوالی به صورت بهینه چیده شوند. این کار به سادگی در منوی Project و در آیتم Arrange Output Sheets انجام می‌شود. در اینجا دو گزینه در اختیار کاربر قرار می‌گیرد. گزینه نخست بر اساس نوع نقشه اجرایی یا By Object Type است. در این حالت، مثلا نقشه‌های فونداسیون‌ها در یک شیت، ستون‌ها در یک شیت جداگانه، تیرها نیز به صورت جداگانه و به همین ترتیب با تفکیک موضوعی، نقشه‌ها شیت‌بندی میشوند. در گزینه دوم، یعنی By Story، مشابه گزینه قبل تنظیم می‌شود به اضافه اینکه، پلان تیرریزی طبقات، با تیرهای همان طبقه، شیت‌بندی می‌شوند و این کار، باعث سهولت در اجرا می‌شود.

بخش سوم: برخی توانمندی‌های اصلی امیدنگار

1- تنظیم آحاد به کار رفته در نقشه ها

نرم افزار به طور خودکار، بر اساس اندازه کاغذ که برابر اندازه استاندارد A1 انتخاب می شود، بهترین آرایش نقشه ها را داخل شیت های متوالی، تنظیم می کند. کافی است از منوی Project، آیتم Settings را انتخاب کنید. در این بخش، واحدهای برنامه مشخص می شوند. به صورت پیش فرض، همیشه اندازه های به کار رفته توسط نرم افزار در نقشه ها، میلیمتر است. برای کاغذ، مثلا اگر واحد میلیمتر انتخاب شود، در نقشه های خروجی وقتی وارد محیط AutoCAD می شوند، اندازه ابعاد کاغذ بر حسب میلیمتر تنظیم شده است. یعنی برای کاغذ A1 برابر با 841 طول و 594 عرض خواهد بود. همچنین در همین بخش می توان به صورت جداگانه واحد نمایشی را برای خطوط اندازه (Dimension Lines) و برای علامت تراز (Elevation) انتخاب نمود. این انتخاب می تواند به صورت میلیمتر، سانتیمتر و متر، بسته به واحد دلخواه کاربر، انجام شود.

2- جداول خروجی برآورد احجام در برنامه:

جداول اصلی خروجی برنامه امیدنگار عبارتند از: لیستوفر یا جدول برش و خم آرماتور، جدول حجم بتن مصرفی و جدول سطح قالب مصرفی، و جدول محدوده طول هر تیپ تیرچه مورد نیاز برای اجرای سقف.

جداول برآورد، هم می تواند برای هر عضو از سازه انجام شود، مثلا هر ستون، یا هر تیر، یا هر دیوار بتنی. همچنین می تواند برای هر طبقه از سازه تهیه و محاسبه شود. ضمن اینکه می تواند برای کل سازه نیز تهیه و ارائه شود.

برای دریافت جداول برآورد احجام کار، کافی است به منوی Project مراجعه کنید و روی آیتم Material Take Off (MTO) کلیک نمایید. برنامه فهرست کامل اجزای سازه، کل تیرهای هر طبقه، کل ستونهای هر طبقه، و در نهایت کل سازه (Total) را ارائه می کند. با دبل کلیک روی هر مورد، جدول برآورد مربوط به آن، در اختیار کاربر قرار می گیرد.

3- نحوه رعایت مفاد آیین نامه ای در برنامه:

به طور خاص برای موارد زیر، مفاد آیین نامه ای کاملا توسط برنامه رعایت می شود:

طول مهاری میلگردها
طول و مشخصات خم آرماتورها
آرماتورگذاری در نواحی ویژه تیرها
آرماتورگذاری در نواحی ویژه ستونها
متناسب سازی آرماتورگذاری بر اساس سطح شکل پذیری سازه (معمولی، متوسط و ویژه)

برای اعمال این مفاد آیین نامه ای، زمانی که از منوی File گزینه Load Etabs2000 Data را انتخاب نموده اید تا یک فایل سازه ای را دریافت کنید، در بخش Project’s Predefinition می توانید نوع آیین نامه را انتخاب کنید که یکی از دو حالت ACI318 و یا مبحث نهم از مقررات ملی ساختمان ایران یعنی INBC No.9 است. همچنین در همین بخش، سطح شکل پذیری با گزینه Structure Ductility در یکی از سطوح معمولی، متوسط و ویژه، انتخاب می گردد. همچنین مقاومت مشخصه فشاری بتن، تنش تسلیم آرماتور اصلی و خاموت در همین بخش توسط کاربر، وارد می گردد. بر اساس این داده ها و متناسب با مفاد آیین نامه انتخاب شده، موازین آیین نامه ای مطابق آنچه ذکر شد، در نقشه های خروجی برنامه، رعایت می گردد.

4- برخی تنظیمات پیشرفته در برنامه:

در برخی موارد، بعضی آیتم ها بنابر نظر و قضاوت مهندس طراح، ممکن است بخواهد تغییر کند. امیدنگار این امکان را به طراح می دهد. از جمله این موارد به آیتم های زیر می توان اشاره نمود.

تنظیم مجدد طول مهاری و مشخصات قلاب ها: برای تغییر در این مشخصات نسبت به آنچه برنامه طبق آیین نامه، محاسبه می کند، کافی است وارد منوی Project شوید و گزینه Settings را انتخاب نمایید و سپس آیتم General و سپس Hooks and Overlaps را کلیک نمایید. در دو ستون اول از جدول پدیدار شده، طول مستقیم قبل از خم برای میلگردهای اصلی و خاموت، برای هر قطر از میلگرد قابل تعیین توسط کاربر است. در ستونهای دیگر، به ازای زاویه خم های 90، 135 و 180 درجه و باز هم برای میلگردهای اصلی و خاموت، طول مستقیم میلگرد بعد از خم، قابل تنظیم توسط کاربر است. نکته اینکه هر تغییری در این اعداد توسط کاربر، منجر به درج یک تیک در سطر مربوطه خواهد شد که نشان می دهد کاربر، اعدادی غیر از آنچه برنامه بر اساس آیین نامه محاسبه کرده است را برای این مقادیر، انتخاب نموده است.

تنظیم کلیات ظاهری نقشه ها: برای تنظیم لایه های نقشه در محیط AutoCAD، تنظیم استایل متن های بکاررفته در نقشه و تنظیم استایل خط اندازه های نقشه، کافی است وارد منوی Project شوید و گزینه Settings را انتخاب نمایید و سپس آیتم Drawing را انتخاب نمایید.

تنظیم برخی جزئیات در نقشه ها: می توانید مقیاس نقشه ها، الگوی عنوان هر بخش از نقشه ها، مشخصات خط اندازه ها و جای اندازه گیری، رنگ و لایه هر بخش از نقشه، استایل خطوط میلگردهای اصلی و خاموتها و مشخصاتی نظیر آن را، نسبت به آنچه برنامه به صورت پیش فرض انتخاب می کند، به دلخواه خود تغییر دهید. برای این کار کافی است وارد منوی Project شوید و گزینه Settings را انتخاب نمایید و سپس آیتم Concrete Beam، یا Concrete Column و یا Shear Wall را بسته به جزئی از نقشه که می خواهید آنرا تنظیم کنید، انتخاب نمایید و به سادگی بر اساس توضیحات صفحه، تنظیمات دلخواه خود را اعمال نمایید.

5- قابلیت تغییر به هنگام در تمام نقشه ها (Dynamic)

آگاه باشید که هر تغییری که در هر قسمت از پروژه می دهید، به طور خودکار و به هنگام در تمام شیت های نقشه ای که به آن تغییر مرتبط می شوند، اعمال می شود. مثلا در منوی Edit، گزینه Edit Grids را انتخاب کنید. آنگاه مشخصات محورهای افقی (X-Grid) یا عمودی را اعم از نام یا موقعیت و اینکه قابل مشاهده باشد یا خیر را، می توانید به دلخواه تعریف کنید یا تعویض نمایید. به محض تغییر، تمامی نتایج خروجی نرم افزار اعم از پلان ها و نماها و جزئیات نقشه، این تغییر را احساس می کنند و در تمامی آنها، به صورت به هنگام، این تغییر اعمال می گردد.

یا اینکه اگر نام یک تیر مشخص را بر روی دیتایل آن تغییر دهید، بلافاصله نام آن در پلانها نیز تغییر خواهد کرد. این موضوع برای ستونها و دیوارها هم به صورت مشابه صادق است. همچنین اگر یک برش عرضی از تیر را حذف کنید، برنامه علامت برش را از روی نمای آن تیر، حذف می کند. همین حالت برای اضافه کردن یک برش هم وجود دارد. ضمن اینکه برای ستونها و دیوارها نیز این وضعیت خودکار، حاکم است.

تیپ بندی مقاطع ستونهای سازه نیز به صورت به هنگام تنظیم می شود. به این معنی که اگر مقطع ستون در نقشه ها چه در ابعاد و چه در میلگردها برای یک ستون مشخص تغییر کند، برنامه مجددا به طور خودکار با منظور نمودن تغییر، تیپ بندی مقاطع ستون را بر روی همه ستونها در همه طبقات انجام می دهد و مجددا مقاطع مشابه را هم تیپ می کند.

.
