مقاله تحلیلی: آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

مقاله تحلیلی: آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

کار پذیری بتن یکی از مهم ترین و پیچیده ترین ویژگی های بتن است. ساخت یک بتن با کارپذیری بالا با توجه به عوامل متعددی صورت می پذیرد. تعیین کارپذیری بتن یکی از وظایف مهم برای مهندسین عمران محسوب می شود که نیاز به محاسبات طولانی دارد. برای تعیین دقیق کارپذیری ازمایشات زیر ضروی هستند تا نتایج دقیقی حاصل شود.

  1. آزمایش اسلامپ (نشست)
  2. آزمایش ضریب تراکم
  3. آزمایش میز جریان
  4. آزمایش کلی بال
  5. آزمایش وی بی
  6. آزمایش کِی اسلامپ

از بین موارد ذکر شده، آزمایش اسلامپ بیشترین کاربرد را داشت. آزمایش کی اسلامپ، اولین بار با استفاده از آیین نامه ASTM C 1362 ارائه شد و برای تعیین کارایی بتن و میزان تراکم بتن تازه مورد استفاده قرار گرفت. آزمایش کی اسلامپ یک آزمایش سریع و مستقیم است که مقدار نشست را در یک دقیقه محاسبه می نماید. این آزمایش دارای یک آزمونگر بوده که وارد بتن تازه شده تا مقدار نشست بتن را ارزیابی نماید. آزمایش کی اسلامپ همچنین برای یافتن قابلیت نسبی بتن مناسب است.

تجهیزات آزمایش کی اسلامپ

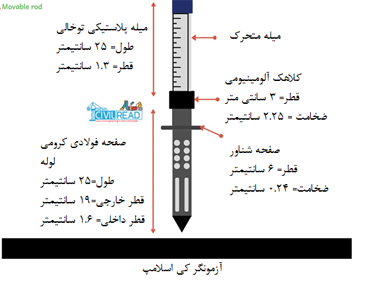

آزمونگر آزمایش کی اسلامپ از جنس فولاد، آلومینیوم و پلاستیک که با کروم روکش شده ساخته می شود. از بخش فوقانی پلاستیکی به عنوان دسته استفاده می شود. قسمت تحتانی از لوله های فولادی روکش شده با کروم ساخته شده است که جهت آزمایش مورد استفاده قرار می گیرد.

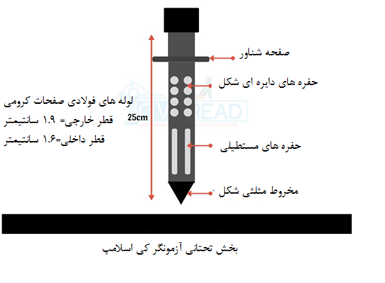

بخش تحتانی آزمونگر کی اسلامپ

آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

قسمت فولادی مدور روکش شده با کروم توخالی بوده و دارای قطر خارجی 1.9 سانتیمتر و قطر داخلی 1.6 سانتیمتر است. طول لوله 25 سانتیمتر است و شامل مخروطی جامد در پایین بوده که ورود لوله به بتن تازه را تسهیل می نماید.

همچنین قسمت پایین تر لوله فولادی دارای دو بازشو بوده که از چهار شکاف مستطیلی با طول 5.1 سانتیمتر و عرض 0.8 سانتیمتر تشکیل شده است.

آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

بخش میانی آزمونگر کی اسلامپ

صفحه غوطه ور با قطر 6 سانتیمتر و ضخامت 0.24 سانتیمتر لوله را به دو بخش مجزا تقسیم می نماید. دیسک به منظور جلوگیری از فرو رفتن بیش از حد آزمونگر کی اسلامپ در بتن مورد استفاده قرار می گیرد.

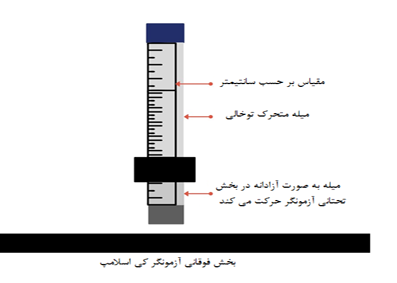

بخش فوقانی آزمونگر کی اسلامپ

بخش فوقانی آزمونگر کی اسلامپ دارای یک لوله پلاستیکی توخالی با قطر شش سانتیمتر و ضخامت 0.24 سانتیمتر است و بخش تحتانی لوله با روکش آلومینیومی، قطر 3 سانتیمتر و طول 2.25 سانتیمتر دارد که از حفره کوچک و پیچی تشکیل شده که می تواند جهت تنظیم صفر مدرج دستگاه مورد استفاده قرار بگیرد.

میله پلاستیکی توخالی می تواند آزادانه در داخل لوله تی با روکش کرومی از طریق دیسک حرکت نماید. میله همچنین دارای یک میخ کوچک است که به عنوان تکیه گاه لوله اندازه گیری مورد استفاده قرار می گیرد.

به خاطر داشته باشید: هر دو لوله توخالی هستند.

آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

روند آزمایش کی اسلامپ

  • آزمونگر را مرطوب نموده و سپس با استفاده از یک پارچه آن را تمیز نمایید.
  • لوله پلاستیکی را بالا ببرید تا بر روی میخ تکیه گاهی قرار بگیرد.

آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

  • یک محفظه تهیه نمایید و مقداری بتن تازه در آن بریزید و آن را تراز نمایید.

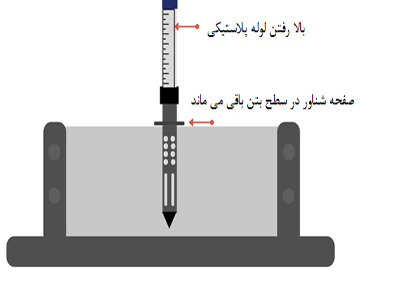

  • اکنون آزمونگر کی اسلامپ را به صورت عمودی وارد بتن کنید تا زمانی که صفحه شناور در سطح بتن قرار بگیرد. در هنگام قراردادن و یا برداشتن آزمونگر کی اسلامپ، آن را نچرخانید.

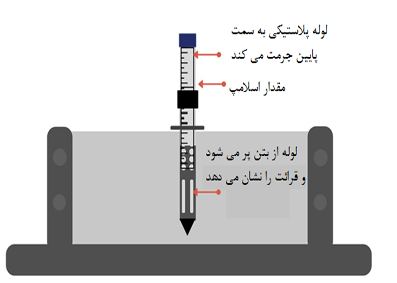

  • به مدت 60 ثانیه صبر کنید. میله اندازه گیری را به آرامی پایین بیاورید تا زمانی که روی سطح بتن قرار بگیرد و وارد لوله شده و مقدار نشست را مستقیما از طریق میله اندازه گیری بخوانید.

آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

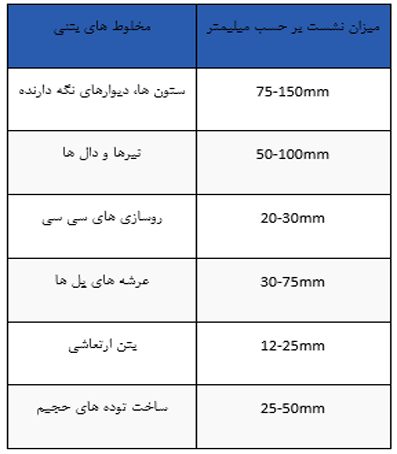

  • مقادیر نشست برای کارهای مختلف بتنی در جدول زیر ارائه شده است، ملاحظه نمایید:

آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

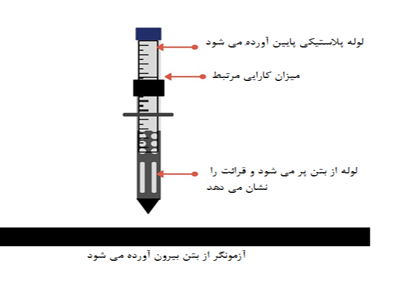

  • آزمونگر را از بتن به صورت عمودی خارج نمایید. هنگام خارج نمودن میله از بتن آن را نچرخانید و یا تکان ندهید.
  • در اثر وجود حفره ها در بخش تحتانی آزمونگر، بتن در داخل آزمونگر کی اسلامپ وارد می  شود.
  • مجددا میله اندازه گیری را پایین بیاورید تا زمانی که با سطح بتن برخورد نماید و کار پذیری بتن را مستقیما با میله اندازه گیری بخوانید.

آزمایش تعیین کار پذیری بتن (کِی اسلامپ)

منبع

نوشته شده توسط تیم مترجمین موسسه 808
