انواع سیستم‌های قاب‌بندی در سازه‌های فولادی

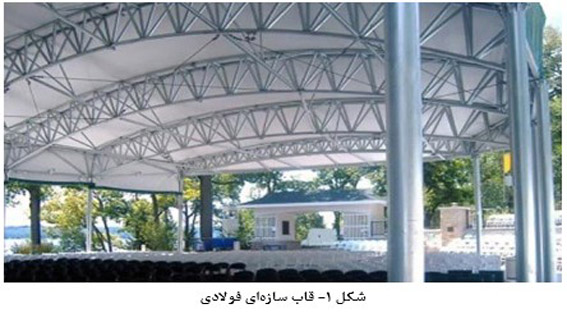

 انواع مختلف سیستم قاب فولاد سازه‌ای عبارت‌اند از:

  • اسکلت فولادی
  • قاب فولادی با دیوارهای باربر
  • قاب فولادی با دهانه طولانی

اسکلت فولادی

اسکلت فولادی شامل تیرها و ستون‌های فولادی است که با اتصالات مناسبی به یکدیگر متصل شده‌اند. تیرهایی که دور سازه قرار دارند را تیرهای محیطی گویند.

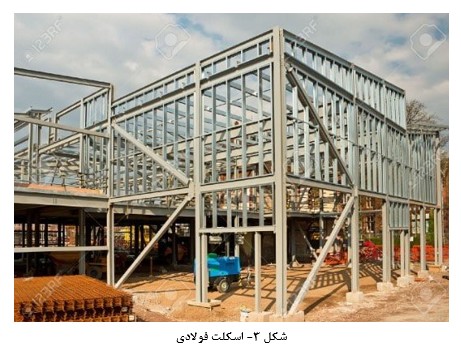

پلان تیپ یک اسکلت فولادی در شکل 2 و اسکلت فولادی ساخته‌شده آن هم در شکل 3 نشان داده‌شده است. ستون‌های فولادی، تیرهای فولادی اصلی و فرعی را در شکل می‌بینید.

انواع سیستم‌های قاب‌بندی در سازه‌های فولادی

 انواع مختلفی از پیکربندی‌ها برای اتصالات فولادی وجود دارد که برای متصل کردن تیرها و ستون‌ها استفاده می‌شود؛ مثلاً اتصال‌های پیچی و جوشی.

انواع سیستم‌های قاب‌بندی در سازه‌های فولادی

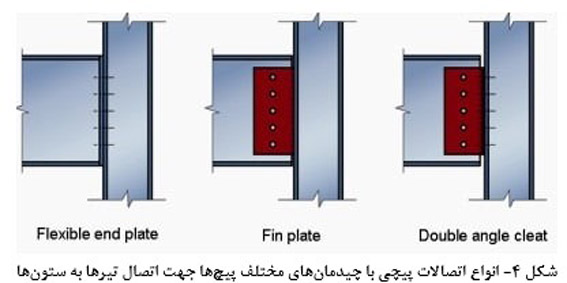

شکل 4 انواع مختلفی از اتصالات پیچی را نشان می‌دهد که شامل ورق انعطاف‌پذیر انتهایی، فین پلیت و استفاده از نبشی دوبل هستند.

انواع سیستم‌های قاب‌بندی در سازه‌های فولادی

باید بدانیم که کلیه بارهای ثقلی وارد بر قاب‌ توسط تیرها و ستون‌ها تحمل می‌شوند. فاصله بین ستون‌ها را می‌توان بر اساس عملکردها و نیازهای سازه تعیین کرد. بنابراین هیچ مانعی نمی‌تواند مساحت کف طبقات و یا بام ساختمان را محدود کند. سازه‌های چند را می‌توان با قاب‌های اسکلت ساخت.

 سیستم متشکل از دیوار باربر

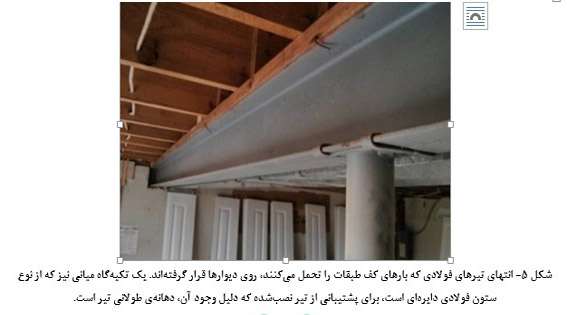

در این سیستم از دیوارهای سازه‌ای داخلی یا خارجی به‌عنوان تکیه‌گاه برای اعضای سازه‌ای که بارهای کف و سقف را نگه می‌دارند، استفاده می‌شوند. دیوارهای باربر سازه‌ای نه‌تنها باید به‌اندازه کافی در برابر بارهای قائم مستحکم باشند، بلکه باید در برابر بارهای جانبی وارده هم مقاومت لازم را داشته باشند. دیوارهای باربر برای ساخت سازه‌های کوتاه مناسب است.

دلیل این امر این است که ابعاد دیوارهای باربر در برابر بارهای بزرگ اعمال‌شده به آن‌که ناشی از ساخت تعداد طبقات بیشتر است، افزایش قابل‌توجهی پیدا می‌کنند. درصورتی‌که از دیوارهای بتن مسلح استفاده شود این مشکل تا حدودی حل خواهد شد.

انواع سیستم‌های قاب‌بندی در سازه‌های فولادی

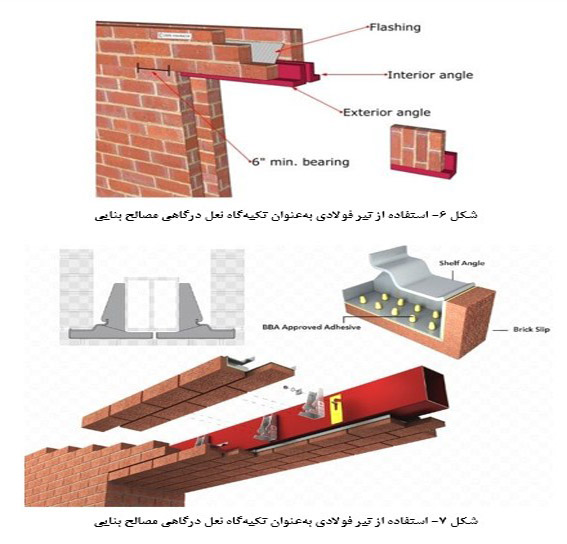

یک کاربرد سیستم دیوار باربر استفاده از تیرهای فولادی نعل درگاهی در روی بازشوهای دیوار اعم از درب و پنجره است.

انواع سیستم‌های قاب‌بندی در سازه‌های فولادی

قاب‌های فولادی با دهانه‌های طولانی

قاب‌های فولادی با دهانه طولانی زمانی استفاده می‌شوند که دهانه بزرگی احتیاج باشد و برای پوشش آن نتوان از سیستم قابی متشکل از تیر و ستون استفاده کرد.

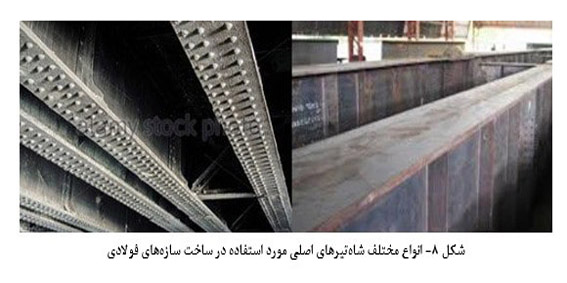

قاب‌های فولادی با دهانه طویل را می‌توان به چندگونه‌ی متفاوت دسته‌بندی نمود مانند تیرهای حمال (شاه‌تیرها)، خرپاها، قاب‌های صلب و دهانه‌های معلق طره‌ای.

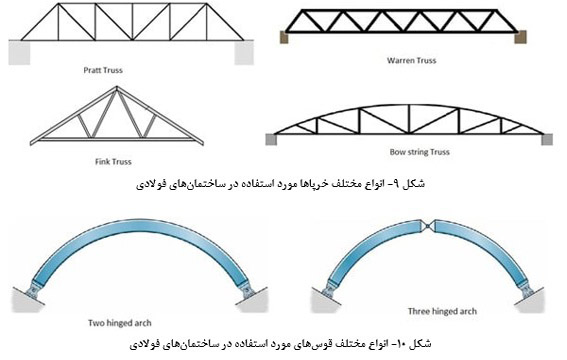

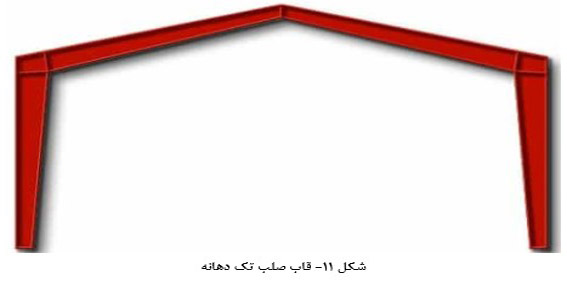

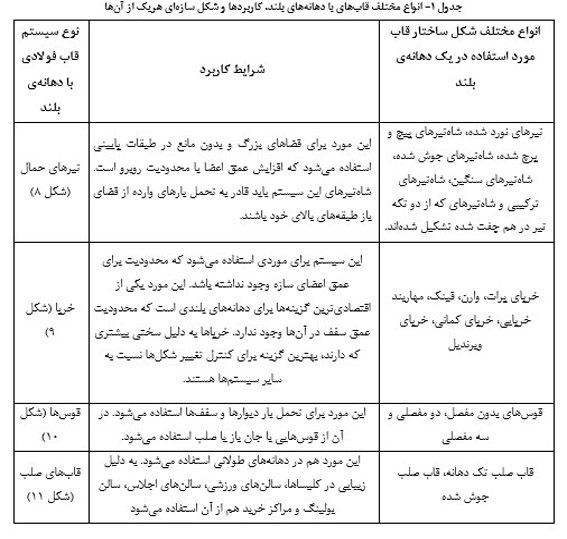

موارد مطرح‌شده به‌عنوان زیرمجموعه قاب فولادی با دهانه‌های بلند با ذکر کاربردها و اشکال هندسی مختلف آن‌ها در جدول ۱ گردآوری شده‌اند.

انواع سیستم‌های قاب‌بندی در سازه‌های فولادی

  انواع سیستم‌های قاب‌بندی در سازه‌های فولادی

انواع سیستم‌های قاب‌بندی در سازه‌های فولادی
