مدل سازی اطلاعات ساختمان(کاهش زمان اجرای ساختمان های فولادی با BIM)

مدل سازی اطلاعات ساختمان(کاهش زمان اجرای ساختمان های فولادی با BIM)

اشتراک گذاری داده های مدل به همراه جزئیات، به اجرای سریعتر و موثرتر سازه های فولادی کمک می کند.

سیستم های مجزاء بنتلي

گروه مهندسی Fitzpatrick قادر به فشره سازی یا متراکم کردن جدول زمانبندی ساخت Octapharma در كاروليناي شمالي ،توسط اشتراک گذاری داده های دقیق ساختاری مدل اوليه و اغلب به همراه جزئیات در فاز طراحي ،به مدت هشت هفته می باشد.

وقتيکه در پروژه ی Octapharma متمركز سازی تعیین شد و با نگهداری و پردازش داده های آزمایشگاهی خود، 1 ميليون دلار در ماه برای شركت ذخیره نمود، سرعت بخشيدن به برنامه زمانبندی ساخت،ازتسهیلات جديد در كارولينا ی شمالی عظیم تر بود. گروه مهندسی Fitzpatrick قادر به فشرده سازی یا متراکم کردن جدول زمانبندی ساخت Octapharma در كاروليناي شمالي ،توسط اشتراک گذاری داده های دقیق ساختاری مدل اوليه و اغلب به همراه جزئیات در فاز طراحي ،به مدت هشت هفته می باشد. با استفاده از نرم افزار بنتلي ، مهندسي اجرایی گروه Fitzpatrick بهتر شد،روشی موثر براي اجرای سازه های فولادی  بود، کاهش RFIs و تغییر دستور سفارشها و کمک به Octapharma وذخیره 2 ميليون دلاری شد.



با 1 ميليون دلار در ماه روی خط،نشست ها یا جلسات برنامه زمانبندی در این پروژه بحرانی بود. تکنولوژی و BIM به تسهيل سریعتر پروژه ها كمك كرده اند،ا اما تندتر ،همیشه معنی کامل تر را نمیدهد. داگ Fitzpatrick، رئيس گروه مهندسي Fitzpatrick توضيح داد: " اگرچه ما هم اكنون در مدل سازی اطلاعات ساختمان و سه بعدی، کار می کنیم،اکثر پروژه های ما  به تحويل اسناد ساختمانی دو بعدی نیاز دارند ".تیم ساخت و جزئیات دهنده های نهایی، بعد از آن بايد اطلاعات سه بعدی خود را از اسناد دوبعدی ما بازسازی کنند و به اين ترتيب در بخشي از اين زمان بود كه ما مجبور به ایجاد مدل های سه بعدی از اولین مکان شدیم.

اين به اين معني است كه زودتر از جزئیات شروع شد،اطلاعات طراحی کمتری از طریق الکترونیکی انتقال یافت ،و بسیاری از از داده های جزئی با دست ،مورد بازسازی قرار گرفت.

گروه مهندسی Fitzpatrick از سیستم های بنتلي و ، سيستم سازه ای RAM را براي تجزيه و تحليل  سازه و طراحي استفاده  کرد،در انجمن طراحی،مهندسی و ساخت،طراح ساختمانی برای مدل سازی است،و برنامه MicroStation PowerDraft هم برای تهیه پیش نویس است.

نرم افزار بنتلی برای دسترسی آسان گروه مهندسی Fitzpatrick ،جهت همکاری ساخته شد. برای این پروژه خاص، معمار، مکانیک، مهندس الکتریکی، و شركتهاي لوله کش،همه در نرم افزار رویت کار میکنند. پيمانكاران  در نرم افزار Navisworks كار مي كردند.

مدل AECOsim (انجمن طراحی،مهندسی و ساخت) را به عنوان الگوي Revit ،برای تيم های طراحی  وساخت، از طریق مدلهای ساختاری یکپارچه ((ISM به اشتراک گذاشتیم. Fitzpatrick گفت. "مدل های ساختاری یکپارچه به ما اجازه ی آسان به روزآوری نمونه هايي براي اعضاي تيم در یک هفته  را داد ، AECOsim(انجمن طراحی،مهندسی و ساخت)  ، تمام ویژگی ها و زمينه های كاربرد فرآیندهای جدید ما را  کامل تر کرد".

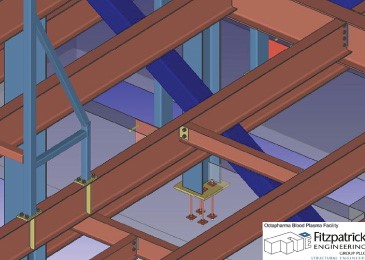

طراح ساختمان AECOsim مدل با جزئیات کامل می سازد که آماده تحويل داده ها به تولیدکنندگان فولاد است.

گروه مهندسی AEFitzpatrick دريافتند كه نگهداری  جزئیات داده های سه بعدی از فولاد،  در حد ضرورى بود.مهندس سازه انجمن طراحی و ساخت، میزان خروجی از سیستم اطلاعاتی ساخت را افزایش داد، گروه مهندسی Fitzpatrick توانست ، مدل با داده های مكرر  را در طول فاز طراحی،با جزئی کاران به اشتراک بگذارد. این تضمینی بود برای جزئیاتی که باید دقیق واطلاعات به روز و عملاً حذف مجازی نياز به جزئیات به منظور بازسازی اطلاعات از اسناد دو بعدی است. گروه مهندسی Fitzpatrick و طراح جزئیات نيز برای تضمین برتری فولاد ،در مدل ترکیب می شوند.

توانايي به اشتراک گذاری داده های ندل در زمانهای چند گانه در طول فاز طراحی یک پروژه،مولف اصلی مورد تقاضا برای برنامه زمانبندی هست، Fitzpatrick گفت"این فرآیند به ما اجازه ی کاهش زمان اجرا را از12 تا14 هفته به تنها 6 هفته تقلیل می دهد". و بهتر از همه ،اینکه این فرآیند توسط انجمن معماران طرح و ساخت،پایدار هست.آن می تواند به تمام پروژه های در حال جریان،اختصاص داشته باشد، و به ما امکان تامین ارزش واقعی برای مشتریان را می دهد.

با داده های دقیق و در فرمت در دسترس،طراح جزئیات ،خطاهای دوباره وارد شده را حذف و داده ها را بازسازی می کند. به عنوان یک نتیجه ، گروه مهندسی فيتزپاتريک به کمتر از یک سوم زمان واقعی احتیاج داشت تا بسته فرآورده را بازبینی بکند.

زیرا ما اکنون می توانیم که داده های دقیق  ، اندازه های برش ، پخی ها ، نمره های فولاد ، و همچنین محدودیت های واقعی را ارسال کنیم. فيتزپاتريک گفت: ما می توانیم اکنون بر جنبه های بیشتر و منحصر به فردتر طرحمان متمرکز بشویم.



فيتزپاتريک گفت:"خروجی هایIFC وISM کلید توانایی به اشتراک گذاری داده های مدل هستند.آنها به ما اجازه می دهند که در تجزیه و تحلیل نرم افزار قدرتمند بنتلی ومحیط طرح کار کنیم تا اطلاعات کاربردی برای دیگر اعضای تیم طراحی و سازه ایجاد کنیم".

لینک اتصال بین سیستم سازه ای RAM و انجمن طرح و ساخت،همچنین به کوتاه کردن زمان مورد نیاز جهت آماده سازی و ایجاد اسناد ساخت،کمک می کند.با انجن طرح و ساخت ما قادر به ایجاد دقیق ترسیمات در هر فاز طراحی پروژه هستیم. فيتزپاتريک گفت:"این سرعت و دقت ،بدون انجمن نا ممکن است".

اطلاعات توسط سیستم منسجم نرم افزار بنتلی تامین می شود.سایت مورد نظر:www.bentley.com
