انکربولت، Anchor Bolt

برای اتصال سازه‌ها و صفحات به بتن استفاده می‌شود. شکل‌های مختلفی از انکربولت وجود دارد که مختص تولید‌کنندگان مختلف می‌باشد.
نوع معمول انکر بولت‌ها از یک پیچ به شکل مفتول L شکل ساخته می‌شود که در طرف طول رزوه شده و همراه با مهره و واشر بسته می‌شود.

انکر بولت‌ها کاربرد بسیار گسترده‌ای در صنایع ساختمانی، سد‌سازی و پل‌سازی و ساخت نیروگاه‌ها دارند. در صنعت ساختمان انکر بولت برای اتصال صفحه‌های فلزی به پی ساختمان و بتن پی برای اتصالات فلزی استفاده می‌شود.

سفارش و تولید انکربولت‌ها

 انکر بولت‌ها معمولا طبق استاندارد آمریکایی ASTM و در سایز 1 / 2 الی 4 اینچ تولید می‌شوند و بصورت خود رنگ و یا گالوانیزه گرم تحویل می‌شوند. انکربولت طبق درخواست مشتریان می‌تواند از جنس استنلس استیل نیز تولید شود.

انکربولت ها چهار مشخصه دارند که در تولید و سفارش مدنظر قرار می‌گیرد

  • D قطر و یا سایز انکر بولت
  • طول پای انکربولت – مجموع طول دنده شده و هرز در طرف دنده L
  • فاصله پا معرف طول قسمت خم یا قلاب که روی سطح قرار می‌گیرد C
  • طول رزوه انکربولت T

استاندارد تولید انکربولت

آنچه تحت نام انکر بولت در ایران شناخته می‌شود تنها یک نوع از انواع متنوع انکربولت در استاندارد اتصالات صنعتی می‌باشد. چرا که هر نوع اتصال پیچ که یک تکیه گاه داشته باشد در استاندارد پیچ و مهره‌ها انکربولت می‌باشد. از این رو رول بولت‌ها و یو بولت‌ها نیز در دسته انکر بولت‌ها قرار می‌گیرند.

پر‌مصرفترین نوع انکربولت طبق استاندارد ASTM F1554 و در سه گرید 36 و 55 و 105 ساخته می‌شوند که هر یک از این اعداد معرف تنش تسلیم انکربولت بر حسب کیلوپوند بر اینچ مربع و یا ksi می‌باشند.

شایان ذکر است که استاندارد ASTM grades F1554 در واقع استاندارد جدیدی در تولید انکربولت‌ها به شمار می‌رود و استاندارد قبلی که در تولید انکر بولت‌ها بکار می‌رفت ASTM A307 C بود که از سال 2007 با استاندارد جدید جایگزین گردید.

 جدول استاندارد انکر بولت‌ها

 جداول مربوط به استاندارد تولید انکر بولت‌ها معمولا در دستگاه‌های آمریکایی تبیین شده‌اند و معرف استاندارد ابعادی و جنس تولید انواع انکر بولت و مهره و واشر اتصالی آنها نیز هستند. انکربولت تولید شده طبق استاندارد‌ها معمولا همراه با سرتیفیکت و تست ریپورت معرفی کننده تطابق تولید انکر بولت که با استانداردها ارائه می‌شوند.

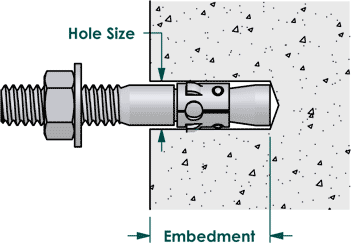

 هم چنین انکر بولت‌ها را هم قبل از بتن‌ریزی می‌توان در هنگام آرماتوربندی در بتن قرار داد و هم می‌توان روی یک سطح بتنی ساخته شده از کرگیری و نصب انکربولت‌های شیمیایی و مکانیکی برای استفاده کرد. انکربولت‌های شیمیایی عملکرد بهتر و مقاومت بالاتری از خود نشان می‌دهند.
