مقاله تحلیلی: نصب پنجره در دیوارهای آجری

مقاله تحلیلی: نصب پنجره در دیوارهای آجری

نصب پنجره در دیوارهای آجری بنایی باید به‌درستی انجام شود تا از شکست و خرابی های بعدی دیوار یا تغییر شکل پنجره که ممکن است باعث عملکرد بد آن شود، جلوگیری گردد. به‌طورکلی جایگذاری پنجره در بازشوهایی که در زمان ساخت بنا ایجادشده تا زمانی که همه پیش بینی های لازم ازجمله انتقال بارها، از قبل در نظرگرفته شود، آسان است.

اما اگر نصب پنجره نیاز به ایجاد بازشو داشته باشد، باید توجه زیادی شود. دیوار باید مورد بررسی قرار گیرد تا معلوم شود که آیا قادر است بارهایی را که بعد از ایجاد بازشو از طرف سازه به آن می رسد تحمل کند یا خیر. برای تحمل بارهای بالای دیوار، نعل درگاهی باید مناسب و قوی مانند تیر فولادی L شکل یا نعل درگاه بتن آرمه باشد. اگر از تیر بتن آرمه به عنوان نعل درگاه استفاده شود، باید تا زمانی که نعل درگاه به طور کافی عمل آوری شود و مقاومت لازم را به دست آورد، تکیه گاه های موقتی تأمین شود.

در آخر، پیروی از آیین نامه های محلی، مانند آیین نامه CPWD ضروری است.

ایجاد بازشو در دیوار آجری بنایی

  1. قبل از ایجاد بازشو لازم است بررسی شود که دیوار قادر به تحمل باری که به سازه وارد می شود هست یا خیر.
  2. موانعی مانند تأسیسات مدفون شده، سیم کشی داخلی و داکت ها را چک کنید. هرچه مواردی که باید جابه جا کنید یا از سر راه بردارید بیش تر باشد، پروژه پیچیده تر، وقت گیرتر و پرهزینه تر می شود.
  3. برای همه عضوهای سازه ای متکی به دیوار (قسمتی که قرار است بازشو ایجاد شود) باید تکیه گاه هایی به طور مناسب تأمین شود تا بار از روی دیوار آجری برداشته شود. این کار تا زمانی که نعل درگاه بالای بازشو مقاومت لازم را برای تحمل بار به دست آورد، ضروری است.

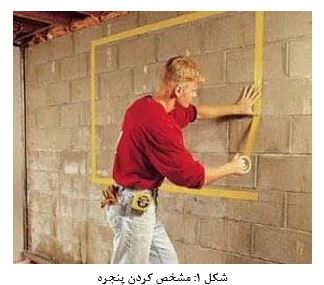

  4. قسمتی که باید برداشته شود باید به طور واضح در دو طرف دیوار مشخص شود.
  5. از بالا تا پایین ناحیه مشخص شده باید برداشته شود.
  6. کناره های بازشو باید موازی و عمود بر سطح دیوار باشد.

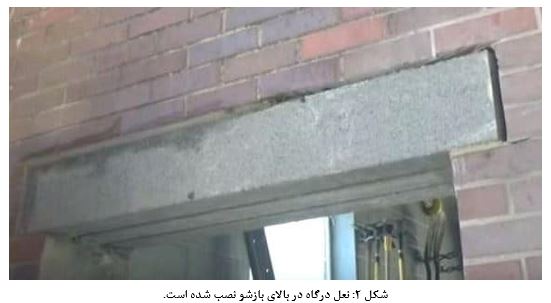

نصب پنجره در دیوارهای آجریساخت یا نصب نعل درگاه

  1. نعل درگاه همیشه باید اول در بازشویی که برای این منظور ایجادشده است، قالب بندی شود.
  2. در ابتدا یک طرف قالب باید باز نگه داشته شود تا زمانی که بتن ریخته شود. بعد از آن، نصف قالب باید قرار داده شود و بتن ریزی تکمیل گردد.
  3. عمل آوری نعل درگاه باید حداقل به مدت 7 روز انجام شود.
  4. در بعضی مواقع، استفاده از تیر فولادی L شکل به‌عنوان نعل درگاه کفایت می‌کند.

نصب پنجره در دیوارهای آجریمراحل نصب پنجره

  1. برای تعبیه گیره های نگه‌دارنده پنجره، به تعداد کافی سوراخ در محل های درست در بازشو تعبیه کنید.
  2. سپس چارچوب را توسط گیره های نگه دارنده شان که محکم پیچ و مهره شده اند، در محل مناسب قرار دهید.
  3. بعد از آن، چارچوب را تراز کنید و در محل محکم کنید.
  4. بتنی که قرار است برای تعبیه گیره های نگه‌دارنده استفاده شود باید بتن سیمانی با نسبت اختلاط 1:3:6 باشد.
  5. حداقل ابعاد بلوک بتنی که در آن گیره های نگه‌دارنده تعبیه شده اند، برای گیره های نگه‌دارنده به طول cm 35 باید به اندازه cm 30*10*15 باشد.
  6. بتن باید سوراخی که در دیوار ایجادشده را به طور کامل پر کند.
  7. بعد از این‌که سطح اطراف گیره های نگه‌دارنده به‌اندازه کافی خشک شد باید از خاک و غیره پاک و آب پاشی شود.
  8. سپس اندودکاری با ملات سیمان با نسبت 1:4 (4 ماسه ریزدانه:1 سیمان) انجام می‌شود.

نصب پنجره در دیوارهای آجری
