محاسبه مقدار آرماتور فولادی برای دال بتنی، پی و ستون و تیر و غیره؛ بخش مهمی از ارزیابی هزینه‌ها در ساخت‌وساز است. از نقشه‌های طراحی به‌عنوان مبنای محاسبه آرماتور در اعضای سازه‌ای مختلف استفاده می‌شود.

محاسبه مقدار آرماتور در دال

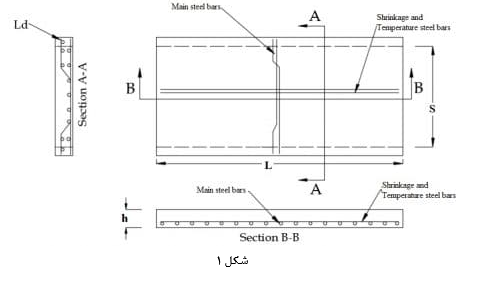

1. به دست آوردن ابعاد دال و جزئیات آرماتور از نقشه‌های طراحی همانند آنچه در شکل 1 نشان داده‌شده است.

2. محاسبه تعداد آرماتورهای فولادی.

آرماتورهای اصلی

محاسبه مقدار آرماتور لازم در دال، پی و ستون

آرماتورهای حرارتی

محاسبه مقدار آرماتور لازم در دال، پی و ستون

در معادله یک از فاصله مرکز به مرکز آرماتورهای اصلی استفاده می‌شود و  از فاصله آرماتورهای حرارتی در معادله دو استفاده می‌شود.

محاسبه مقدار آرماتور لازم در دال، پی و ستون

3. طول قطع (برش) را محاسبه کنید:

آرماتورهای اصلی

محاسبه مقدار آرماتور لازم در دال، پی و ستون

آرماتورهای حرارتی

محاسبه مقدار آرماتور لازم در دال، پی و ستون

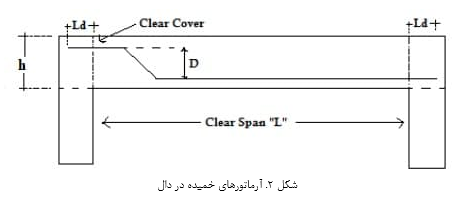

Ld ،طول مهاری که در شکل 2 نشان داده‌شده است.

طول مایل را می‌توان از رابطه زیر به دست آورد:

محاسبه مقدار آرماتور لازم در دال، پی و ستون

محاسبه مقدار آرماتور لازم در دال، پی و ستون

4. این طول را به کیلوگرم یا تن تبدیل کنید. برای آرماتورهای اصلی و حرارتی از یک معادله با طول‌های قطع، تعداد آرماتورها و قطر مربوطه استفاده می‌شود.

محاسبه مقدار آرماتور لازم در دال، پی و ستون

 (ِِ162/D2) وزن فولاد است که از حاصل‌ضرب حجم فولاد در چگالی آن (7850m3/kg) به دست می آید.

محاسبه آرماتور در پی

اندازه پی و جزئیات تقویت آن (اندازه آرماتور و فاصله) را باید بدانیم. این اطلاعات را می‌توان از نقشه‌های طراحی به دست آورد. بعدازآن از گام‌های زیر برای محاسب مقدار آرماتور طی می‌کنیم.

1. محاسبه تعداد آرماتورهای لازم برای هر جهت

محاسبه مقدار آرماتور لازم در دال، پی و ستون

که در این رابطه L یا W به ترتیب طول و عرض پی هستند.

2. محاسبه طول یک آرماتور

محاسبه مقدار آرماتور لازم در دال، پی و ستون

که در این رابطه L یا W به ترتیب طول و عرض پی هستند.

  1. پس‌ازآن طول کل آرماتورها را که برابر با تعداد آرماتورهای لازم ضربدر طول یک آرماتور است، محاسبه کنید. درصورتی‌که در هر دو طرف از آرماتور با یک اندازه استفاده‌شده باشد، می‌توانید مقدار آرماتورهای دو طرف را باهم جمع بزنید.
  2. طول به‌دست‌آمده را تبدیل به کیلوگرم یا تن کنید. این کار را می‌توان با ضرب کردن سطح مقطع فولاد در طول کل و سپس در چگالی فولاد که  است، انجام داد.

فرآیند محاسبات فوق برای یک شبکه از آرماتورها انجام می‌شود؛ بنابراین برای پی‌هایی که دو شبکه آرماتور دارند، همین فرآیند را باید دو بار انجام داد.

محاسبه مقدار فولاد برای ستون‌ها

جزئیات آرماتورهای ستون را از نقشه‌های طراحی می‌توان به دست آورد. سپس مقدار آرماتورهای ستون را از گام‌های زیر محاسبه کنید:

آرماتورهای طولی

  • طول کل آرماتورهای طولی را که برابر با ارتفاع ستون به‌علاوه ریشه پی است در تعداد آن‌ها ضرب کنید.
  • این طول را به کیلوگرم یا تن تبدیل کنید. این کار را می‌توان با ضرب کردن سطح مقطع فولاد در طول کل و سپس در چگالی فولاد که 7850m3/kg است، انجام داد.

خاموت‌ها

1. طول خاموت‌ها را با استفاده از رابطه زیر محاسبه کنید.

محاسبه مقدار آرماتور لازم در دال، پی و ستون

که در این رابطه:

W، عرض ستون

H، ارتفاع ستون

Ld، طول گیرایی خاموت‌ها

2. تعداد خاموت‌ها را با تقسیم ارتفاع ستون بر فاصله بین خاموت‌ها و جمع‌کردن این مقدار با یک محاسبه کنید.

3. طول کل خاموت را که برابر با طول قطع خاموت ضرب‌در تعداد خاموت‌ها است، محاسبه کنید.

4. این طول را به تن یا کیلوگرم تبدیل کنید. این کار را می‌توان با ضرب کردن سطح مقطع فولاد در طول کل در چگالی فولاد که 7850m3/kg است، انجام داد.

کل مقدار آرماتور ستون برابر با مجموع آرماتورهای اصلی و خاموت‌ها است.
